Patch-cord do wymagających instalacji: kategoria 6A i ekranowanie S/FTP

Gdy w sieci liczy się stabilność sygnału, a połączenia mają działać długo i bez nieprzewidzianych spadków parametrów, warto postawić na rozwiązania klasy 6A. Prezentowany przewód krosowy to Patch-cord S/FTP kat.6A LSOH 1.0m żółty, zaprojektowany do tworzenia połączeń krosowych w punktach dystrybucyjnych oraz do połączeń abonenckich. Dzięki ekranowaniu S/FTP i solidnej konstrukcji ogranicza wpływ zakłóceń elektromagnetycznych, co ma znaczenie zwłaszcza w środowiskach o większym natężeniu pracy urządzeń.

To krótki odcinek 1.0 m, który ułatwia organizację okablowania w szafach, przełącznikowniach i punktach dostępowych. Kolor żółty pomaga też w utrzymaniu czytelnej identyfikacji kabli w instalacji, co przy rozbudowach i pracach serwisowych oszczędza czas.

Budowa przewodu: skręt par, folia i warstwa aluminium

Konstrukcja kabla została dopracowana tak, aby zapewnić powtarzalne parametry transmisji w ramach kategorii 6A. Ośrodek stanowi 4 pary skręcone, przy czym każda para jest dodatkowo owinięta folią poliestrową oraz oplotem siatkowym. Takie rozwiązanie wspiera utrzymanie jakości sygnału oraz ogranicza ryzyko pogorszenia parametrów w wyniku zakłóceń zewnętrznych.

W wariancie S/FTP zastosowano ekran z folii poliestrowej pokrytej warstwą aluminium. Co ważne, pod ekranem znajduje się żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4 mm, a całość dodatkowo wzmacnia oplot siatkowy. To podejście przekłada się na lepszą kontrolę ekranowania oraz stabilność pracy w instalacjach wymagających.

Za bezpieczeństwo użytkowania w kontekście palności odpowiada powłoka z poliwinylu o podwyższonym indeksie tlenowym (FRPVC), zgodna z klasyfikacją ogniową CPR (Euroklasa) Eca. W praktyce oznacza to, że kabel został dopasowany do nowoczesnych standardów instalacyjnych.

Parametry elektryczne przy 20°C i praca w standardzie PoE+

W instalacjach sieciowych coraz częściej korzysta się z zasilania przez Ethernet, dlatego kluczowe są parametry elektryczne. Kabel obsługuje PoE 802.3 at typ 2 (PoE+), co pozwala zasilać urządzenia takie jak kamery, punkty dostępowe czy kontrolery bez prowadzenia osobnych przewodów zasilających.

Przy 20°C przewód osiąga m.in. pętlę oporu prądu stałego ≤ 95 Ω/km. Dodatkowo producent podaje opór zmienny ≤ 2% oraz opór izolacyjny (500V) ≥ 5000 MΩ·km. Te wartości mają znaczenie przy ocenie jakości izolacji i odporności na degradację w czasie.

W zakresie parametrów transmisyjnych istotne są też właściwości pojemnościowe i opóźnieniowe: opór bierny pojemnościowy przy 800 Hz wynosi nominalnie 48 nF/km, a zmienny bierny opór pojemnościowy ≤ 1500 pF/km. Nominalna prędkość rozprzestrzeniania się (NVP) to 69%, a opóźnione rozprzestrzenianie się nominalnie ≤ 535 ns/100m przy kącie opóźnienia nominalnie ≤ 20 ns/100m.

Właściwości mechaniczne i warunki pracy

Oprócz parametrów transmisji liczy się też wygoda i niezawodność podczas montażu. Kabel ma maksymalną siłę ciągnienia 80 N, a jego promień zgięcia określono jako 4 × ø zew. To ważne przy prowadzeniu przewodów w szafach i kanałach kablowych, gdzie często występują ciasne promienie.

Zakres temperatur podczas użytkowania wynosi -20°C do +75°C, natomiast podczas instalacji przewidziano 0°C do +50°C. Dzięki temu można planować montaż zarówno w warunkach biurowych, jak i w przestrzeniach technicznych o zmiennej temperaturze.

W praktyce tego typu parametry ułatwiają dopasowanie kabla do harmonogramu prac i ograniczają ryzyko problemów wynikających z niekorzystnych warunków środowiskowych.

Dane techniczne w pigułce

Cecha	Wartość
Produkt	Patch-cord S/FTP kat.6A LSOH 1.0m żółty
SKU	3c40c1ced505
Cena	21.3 zł
Kategoria	6A
Klasa EA	600 MHz
Przewód	4×2×26/7 AWG (żyły wielodrutowe)
Ośrodek	4 pary skręcone; każda para owinięta folią poliestrową + oplot siatkowy
Ekranowanie	S/FTP: folia poliestrowa pokryta warstwą aluminium + warstwa uziemiająca (drut miedziany ocynowany min. 0,4 mm) + oplot siatkowy
Powłoka	FRPVC (poliwinyl o podwyższonym indeksie tlenowym)
Klasyfikacja ogniowa	CPR (Euroklasa) Eca
Obsługa PoE	PoE 802.3 at typ 2 (PoE+)
Kolor	żółty
Pętla oporu prądu stałego (20°C)	≤ 95 Ω/km
Opór zmienny	≤ 2%
Opór izolacyjny (500V)	≥ 5000 MΩ·km
Opór bierny pojemnościowy przy 800 Hz	nom. 48 nF/km
Zmienny bierny opór pojemnościowy	≤ 1500 pF/km
NVP	69%
Opóźnione rozprzestrzenianie się	nominalnie ≤ 535 ns/100m
Kąt opóźnienia	nominalnie ≤ 20 ns/100m
Test instalacji prądu stałego	1 min. (rdzeń) 1000 V
Promień zgięcia	4 × ø zew.
Maks. siła ciągnienia	80 N
Temperatura podczas użycia	-20°C do +75°C
Temperatura podczas instalacji	0°C do +50°C

Gdzie sprawdza się Patch-cord i jak pomaga przy porządkowaniu okablowania

Patch-cordy są szczególnie przydatne w miejscach, gdzie trzeba szybko wykonać lub zmienić połączenia między urządzeniami. Ten model został przewidziany do pracy w punktach dystrybucyjnych oraz do połączeń abonenckich, czyli tam, gdzie liczy się przewidywalna jakość toru transmisyjnego.

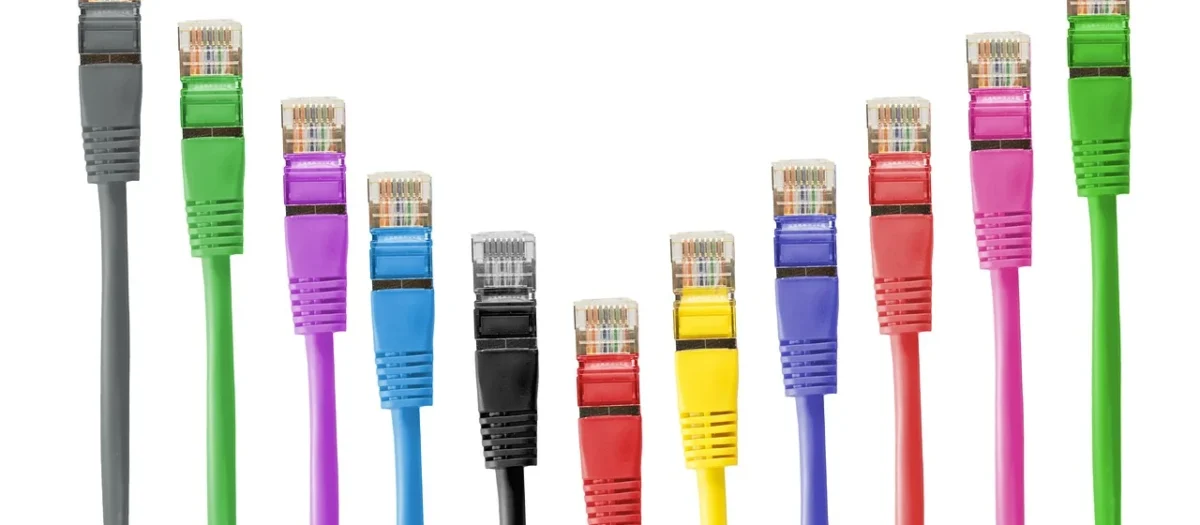

Krótki format 1.0 m ułatwia organizację pracy w szafach RACK, na panelach krosowych i w miejscach o ograniczonej przestrzeni. Dodatkowo, możliwość zamówienia kabli w różnych kolorach (w tym w prezentowanym wariancie żółtym) pozwala uporządkować dokumentację i przyspiesza identyfikację przewodów w trakcie serwisu.

Jeśli Twoja instalacja ma wspierać zasilanie przez Ethernet, a jednocześnie potrzebujesz okablowania o wysokiej klasie parametrów, Patch-cord S/FTP kat.6A LSOH 1.0m żółty stanowi praktyczny wybór do codziennych zastosowań sieciowych.

• Do połączeń krosowych i abonenckich w punktach dystrybucyjnych
• Ekranowanie S/FTP i klasa 6A dla lepszej odporności na zakłócenia
• Obsługa PoE+ oraz powłoka o podwyższonym indeksie tlenowym (FRPVC, Eca)
